3318 大型双向冲子成型器

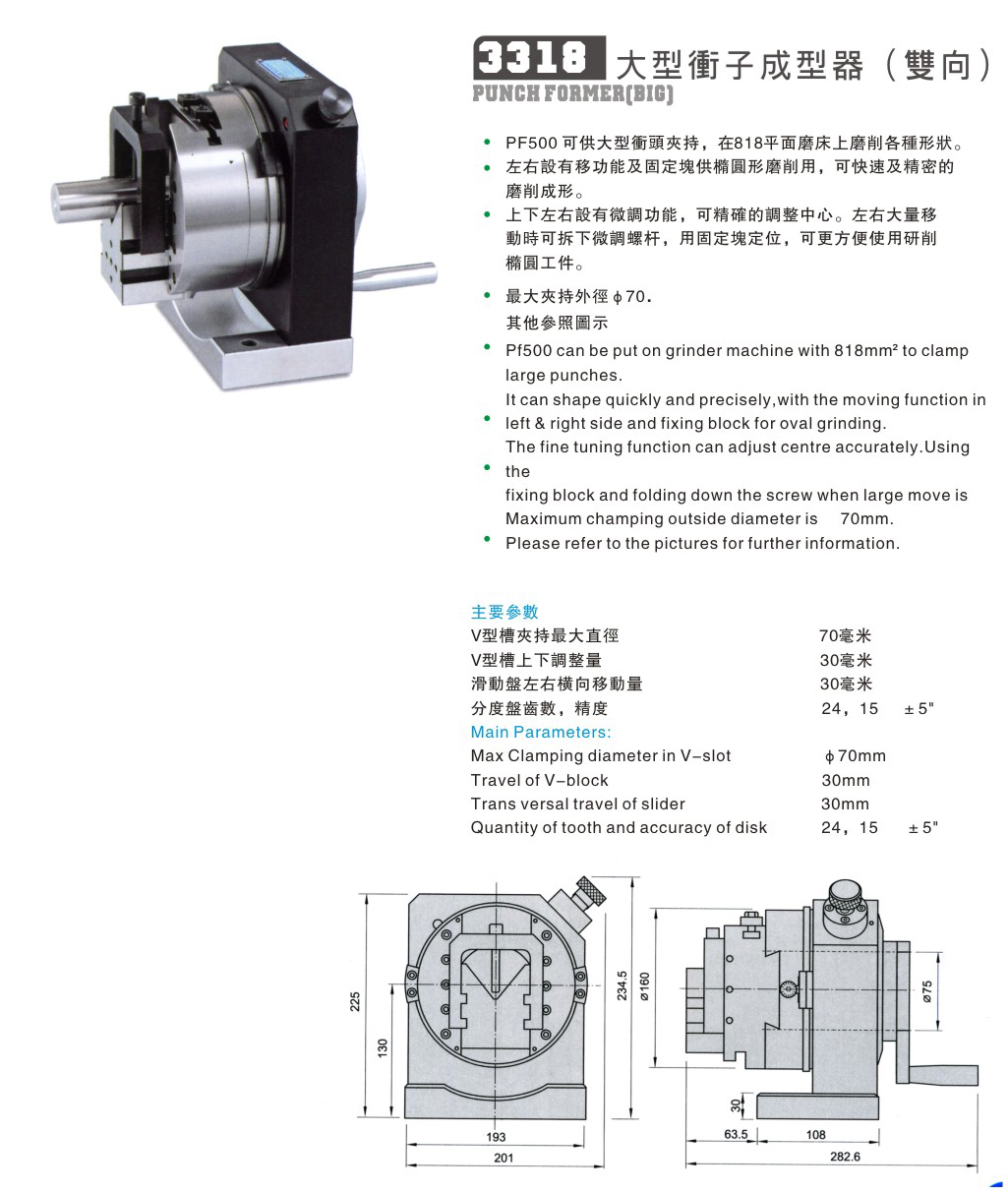

3318 大型双向冲子成型器（PUNCH FORMER (BIG)，型号 PF500），适配 818 平面磨床，用于大型冲头装夹与多形状磨削加工。 左右带有移动机构与固定块，专门用于椭圆形冲头精密研磨；配备上下左右微调功能，可精准校正中心。进行大幅度左右移动时，可拆卸微调螺杆，使用固定块定位，椭圆工件研削操作更便捷。 主要参数：V 型槽最大夹持直径 φ70mm；V 型槽上下调整量 30mm；滑动盘左右横向移动量 30mm；分度盘齿数 24，分度 15°，精度 ±5″。

 适合大型模具冲件、异形、椭圆形冲头的多边与圆弧成型磨削，大夹持范围 + 双向微调结构，满足大尺寸精密冲子成型需求。
