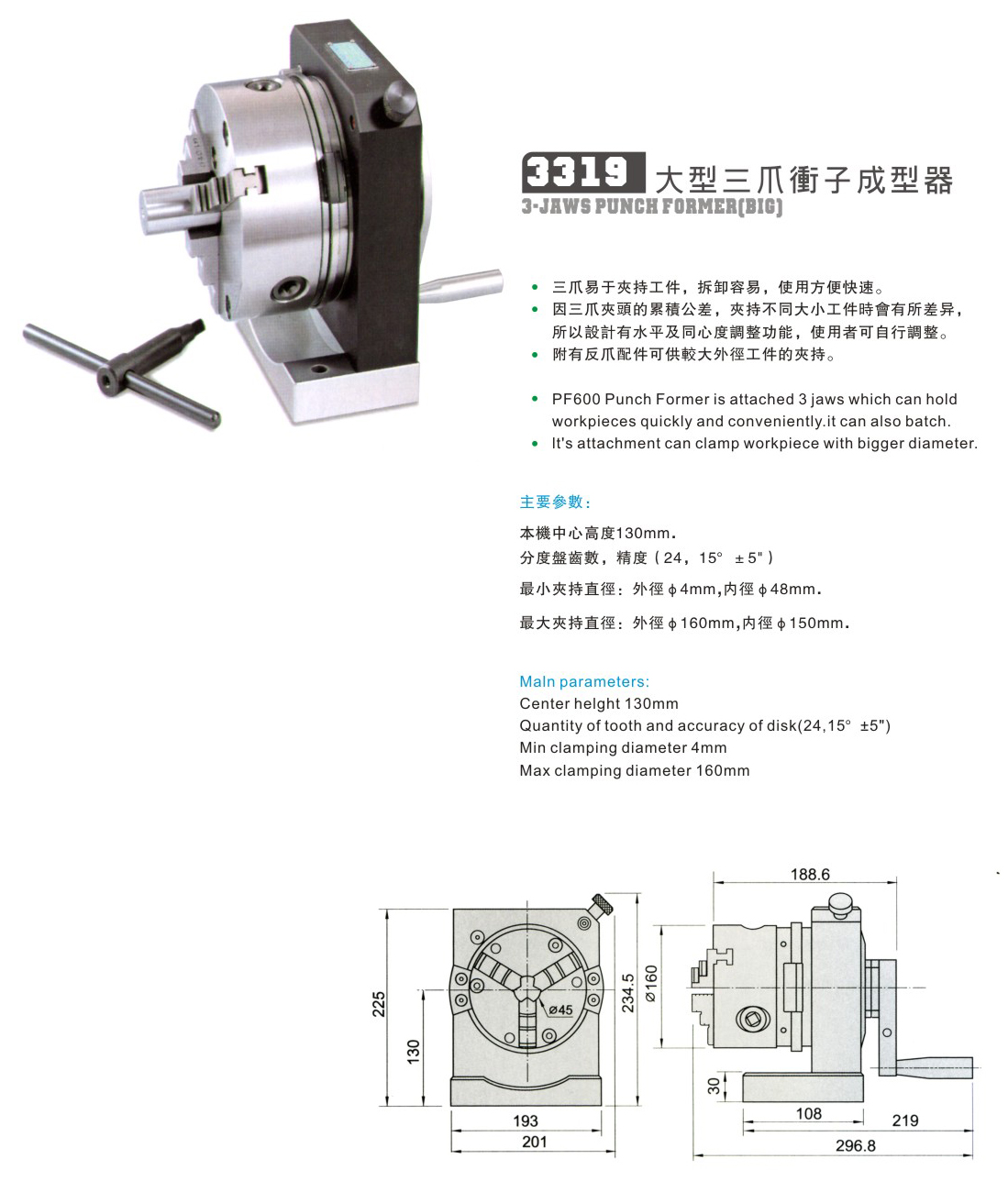

3319 大型三爪冲子成型器

3319 大型三爪冲子成型器（3-JAWS PUNCH FORMER (BIG)，型号 PF600），专为大尺寸工件研磨设计，三爪夹头装夹简便，工件拆装快速省力。 三爪夹头存在累积公差，设备搭载水平、同心度调节机构，支持操作人员自行校正；配套反爪配件，可夹持更大外径工件，适合大批量加工。 主要参数：中心高度 130mm；分度盘齿数 24，分度 15°，精度 ±5″；最小夹持外径 φ4mm、内径 φ48mm；最大夹持外径 φ160mm、内径 φ150mm。

适配平面磨床，用于大型冲头、模具工件多边、圆弧分度成型磨削，夹持范围大，是加工大规格模具冲件的精密工装。
