3320 双向冲子成型器

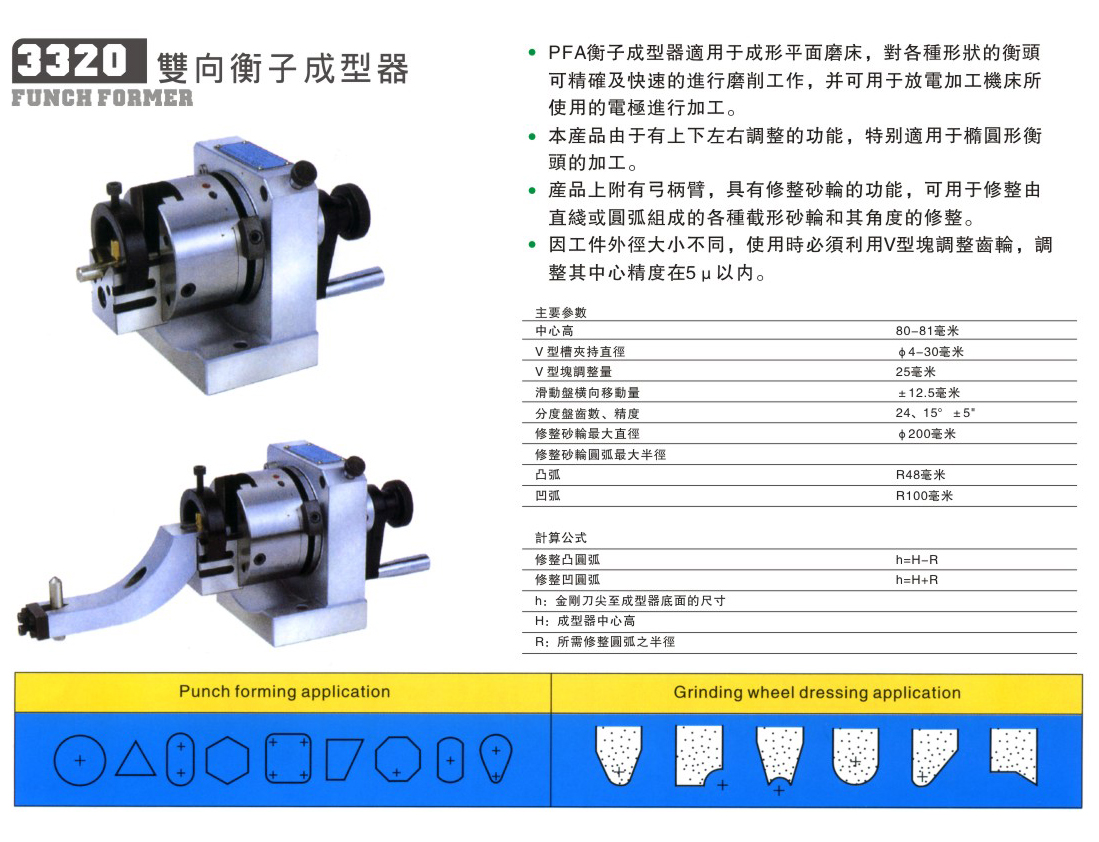

3320 双向冲子成型器（FUNCH FORMER，型号 PFA），适配成型平面磨床，可快速精准磨削各类形状冲头，同时可用于放电加工机床的电极加工。 设备拥有上下、左右调节功能，是加工椭圆形冲头的优选工装；标配弓柄臂，具备砂轮修整功能，可修整直线、圆弧组合截面砂轮与各类角度。可更换 V 型块适配不同外径工件，调整后中心精度控制在 5μ 以内。 主要参数：中心高 80-81mm；V 型槽夹持直径 φ4-30mm，V 型块调整量 25mm；滑动盘横向移动量 ±12.5mm；分度盘齿数 24，分度 15°，精度 ±5″；修整砂轮最大直径 φ200mm；凸弧最大 R48mm，凹弧最大 R100mm。 附带圆弧修整计算公式，方便快速换算参数，可加工多边形、异形、椭圆形冲子，一机兼顾冲子成型与砂轮修整，模具加工高频使用精密工装。
