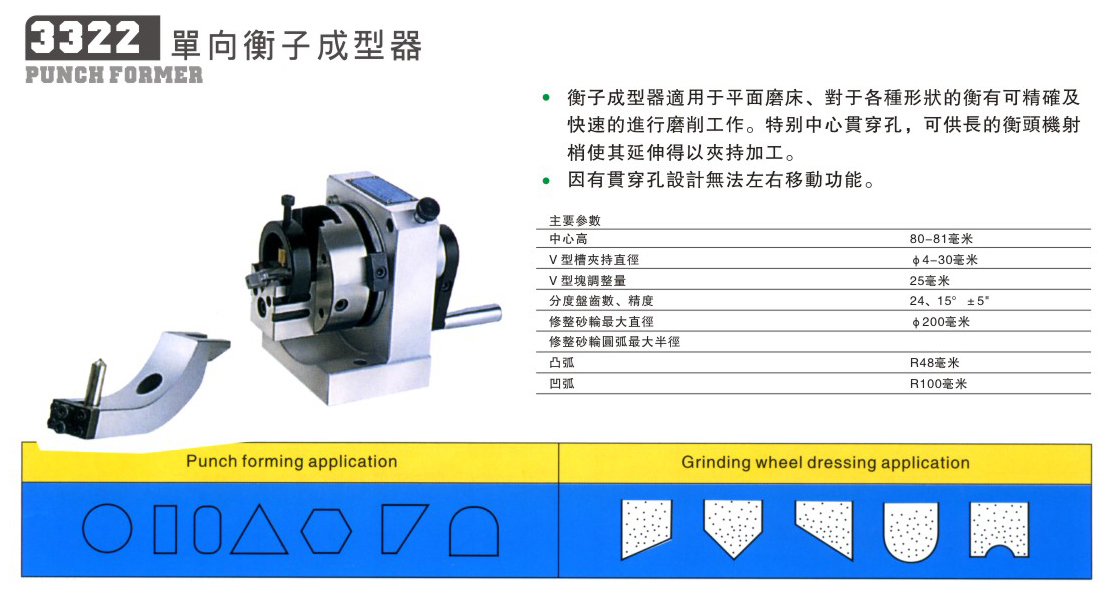

3322 单向冲子成型器

3322 单向冲子成型器（PUNCH FORMER），专为平面磨床设计，可精准、快速完成各类冲件的磨削加工。 设备采用中心贯穿孔结构，能够夹持加长冲头、射梢，支持长工件延伸加工；因贯穿孔结构，本机无左右移动功能。 主要参数：中心高 80-81mm；V 型槽夹持直径 φ4-30mm，V 型块调整量 25mm；分度盘齿数 24，分度 15°，精度 ±5″；可修整砂轮最大直径 φ200mm；凸弧最大 R48mm，凹弧最大 R100mm。 一机两用，既可以研磨圆形、方形、三角形、六边形等各类异形冲子，也可直接修整砂轮凹凸轮廓，是模具加工车间经典的精密分度成型工装。
